斜板式浓缩机

【产品简介】:一种在沉降区设计倾斜平行板的矿浆重力浓缩设备

【处理能力】:20~3500 ㎡

【应用范围】:斜板浓缩机主要用于浮选尾矿的澄清、浓缩, 也可用于其它行业处理含有固体微粒的各种矿浆。

【产品改进】:斜板浓缩机机壳内的中心安装搅拌装置,在锥斗区外壁上设置有振动器,加快絮团浓缩的同时也防止矿浆的堵塞。

联系客服 24小时服务热线: 153-1182-6627

联系客服

联系客服

优势特点

斜板式浓缩机通道的集成模式。每个沉降通道具有相同的进料、分级浓缩、排砂和溢流功能,结构尺寸相同,保证各分级浓缩通道作业的稳定性和 同一性;

斜板组模块化。由相同的斜板组模块进行组合与集成,形成所需要的设备总沉降面积,能简单实现设备的大型化;

可以根据矿浆的性质差异和分级粒度大小的不同,进行斜板通道的变形设计,使设备发挥理想效果;

斜板组模块间歇式高频微振,对斜板组模块进行定期自动清洗,使斜板上的物料有序下滑,保证斜板板面上不堆积物料,板间不堵塞,从而保证设备长期稳定的工作效能;

在浓密锥斗内设置了特殊的物料清除装置,避免物料在浓密锥斗内的堆积。能根据用户的需要实现高浓度底 流强制排矿,底流浓度270%,满足精矿、尾矿干排干堆的要求;

设备既可用于浓缩与回水,也可用于分级与脱泥,添加絮凝剂对矿浆预处理,还可作为高效浓缩机使用。

工作原理

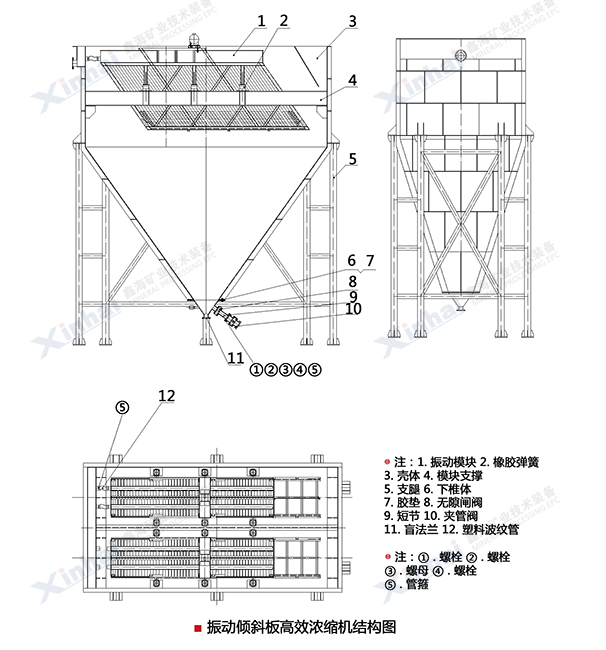

浓缩机整机包括上部箱体和下部锥体。上部箱体内有斜置的斜板组群,斜板组群由若干个相互独立的斜板单元构成,处理物料由斜板单元下端两侧进入,斜板组群上方有一贯通全长的溢流槽,槽底开有节流孔,造成外排溢流的水力背压,保证各斜板单元载荷均匀,防止径向紊流。侧向半逆流的给料方式,能使下沉的固体颗粒、上行的澄清液各行其道,互不干扰,沿斜板下滑的浓泥进入下部锥体后,压缩脱水,并靠重力外排,亦可借助于机械振动使浓泥顺利外排。

斜板式浓缩机浓缩过程在各个独立的斜板通道内分别完成,细粒溢流或清水从各通道溢流面横向直接排出,缩短了溢流排出路径,有效解决溢流排出过程的细粒短路和循环问题,保证设备获得 较高的分级浓缩效率,分级浓缩回水效率一般能达到70%以上。

技术参数

型号 沉降面积(m2) 锥斗数 长(mm) 宽(mm) 高(mm)
ZQN16 16 1 3690 1100 4360
ZQN31 31 1 3760 2460 4360
ZQN50 50 1 3690 3300 5260
ZQN63 63 1 5560 2460 5630
ZQN100 100 1 5560 3560 5500
ZQN125 125 1 5510 4400 5660
ZQN150 150 1 7710 3760 7890
ZQN200 200 1 7710 4880 8160
ZQN250 250 1 7710 6000 8500
ZQN300 300 1 8000 7020 7890
ZQN400 400 1 7710 9260 7890
ZQN500 500 1 7710 11500 8500
ZQN600 600 1 14880 7020 7890
ZQN800 800 1 14880 9260 8160
ZQN1000 1000 1、2、4 14880 11460 8500
ZQN2000 2000 4、8 14880 22920 8500

成功案例

斜板式浓缩机案例

某大型石墨矿选矿厂的浓缩阶段,因最初考虑成本选用的是传统型的中心传动浓缩机,但最后的浓缩效果不明显,矿浆分离没有达到预期效果,需要进行再次浓缩,最终选择鑫海的斜板式浓缩机。斜板浓缩机浓缩过程在独立的斜板通道内完成。缩短了溢流排出路径,提高了分级浓缩效率,有效解决分离效果的问题。
