PRODUCT

高效浓缩机

【产品简介】:引进美国技术生产的全新机械结构的浓缩机

【处理能力】:5-1400t/d

【应用范围】:广泛应用于冶金、矿山、化工、建材、环保等部门矿泥、废水、废渣的处理,对提高回水利用率和底流输送浓度以及保护环境具有重要意义。

【产品改进】:全新的机械结构,强化了絮凝剂对固体颗粒的絮凝作用,还可另外提供絮凝剂添加系统。

联系客服 24小时服务热线: 153-1182-6627

联系客服

联系客服

优势特点

添加絮凝剂增大沉降固体颗粒的粒径,从而加快沉降速度;

增加脱气槽,防止固体颗粒附着在气泡上;

设有受料盘,给矿筒下移,使给入的矿浆均匀、平稳下落,有效防止翻花现象的发生;

单位处理能力是常规浓缩机的4~9倍,按单位处理能力计算,比传统浓缩机节省能耗30%;

可另外提供絮凝剂添加系统,絮凝剂添加自动控制系统和高效浓缩机自动控制系统。

工作原理

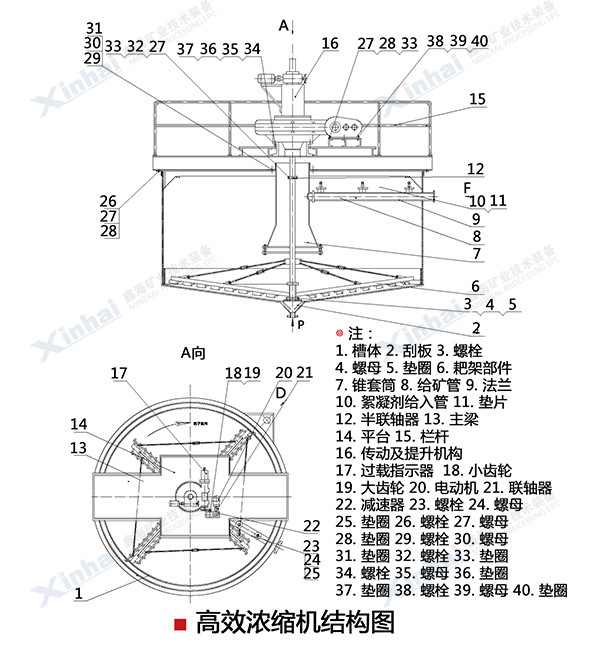

高效浓缩机工作原理:是料浆在进入高效浓缩机设备前,经消气装置除去所含的大部分气体后,从给料管进入混合装置,料浆在混合装置中与适量絮凝剂充分混合,形成良好絮凝状态,然后,从其底部向四周扩散进入浓缩池底部预先形成的高浓度沉泥层。此时,絮凝后的料浆(絮团)向池底部沉淀;料浆水则透过沉泥层向上升。在此,沉泥层起到了过滤作用,阻止细颗粒矿泥上升。尚未充分絮凝的料浆,在到达沉泥层时,将继续与絮团块接触,使絮团不断长大。最后,借助于中心驱动装置驱动耙架,将浓缩的物料推向中心排料口排出,料浆水从溢流口流出。

技术参数

型号 槽体内径 (mm) 槽体高度 (mm) 沉降面积(m2) 耙子转速 (r/min) 耙子提升 高度(mm) 驱动电机
型号
驱动电机 功率(kW) 提升 电机型号 提升电机 功率(kW) 钢槽体 重量(kg) 重量
(kg)
GX-3.6 3600 1700 10.2 1.1 200 Y100L-6 1.5 Y100L-6 1.5 2829 6650
GX-5.18 5182 2134 21 0.4 300 Y132S-6 3 PZ0.8AB 0.8 5342 10460
GX-6 6000 2500 28.3 0.8 300 Y132M1-6 4 Y132S-8 2.2 6506 10573
GX-7.5 7500 2800 44.1 0.427 300 Y132M2-6 5.5 Y132S-8 2.2 10258 17320
GX-9 9000 2800 63.6 0.427 300 Y132M2-6 5.5 Y132S-8 2.2 15980 23680
GX-12 12000 3600 110 0.35 300 Y132M-4 7.5 Y100L1-4 2.2 25589 42756
GX-15 15000 4000 177 0.15 300 YCT200-4B 7.5 Y112M-6 2.2 36050 59000
GX-18 18000 4400 254 0.13 400 YCT200-4B 7.5 YTC752A-44 5.5 52485 73296
GX-20 20000 4400 314 0.13 400 YCT200-4B 7.5 YTC752A-44 5.5 59365 76020

成功案例

OLYMPUS DIGITAL CAMERA案例

某选矿厂浓缩过程中,需要额外配备药剂系统,增加成本的同时也增加耗损。高效浓缩机可提供絮凝剂等药剂添加系统,设施间的配套作用更加明显。另外全新的机械结构,增加絮凝剂对固体颗粒的絮凝作用。在便利高效的同时,一定程度上控制了成本。
