SF型机械搅拌式浮选机
PRODUCT

SF型机械搅拌式浮选机

【产品简介】:一款自吸浆、自吸气的SF型机械搅拌式浮选机

【处理能力】:0.24~12m3/min

【应用范围】:可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。

【产品改进】:浮选机的叶轮两面带有后倾式叶片,可实现槽内矿浆双循环;前倾式槽体,死角小,泡沫运动速度快。

联系客服 24小时服务热线: 153-1182-6627

联系客服

联系客服

优势特点

叶轮带有后倾式双面叶片,可实现槽内矿浆双循环;

叶轮与盖板间隙较大,吸气量大;

叶轮圆周速度低,易损件寿命长;

前倾式槽体,死角小,泡沫运动速度快;

吸气量大,能耗小;

易损件寿命长 ;

有利于粗粒矿物浮选;

机械搅拌,自吸气,自吸矿浆;

可与JJF型浮选机构成联合浮选机组,作为每一个作业的吸入槽。

工作原理

SF型浮选机工作原理,当叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。同时,盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内,形成矿浆上循环。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔,与被吸入的矿浆相混合,形成大量细小气泡,通过盖板稳流后,均匀地弥散在槽内,形成矿化气泡。矿化气泡上浮至泡沫层,由刮板刮出即为泡沫产品。

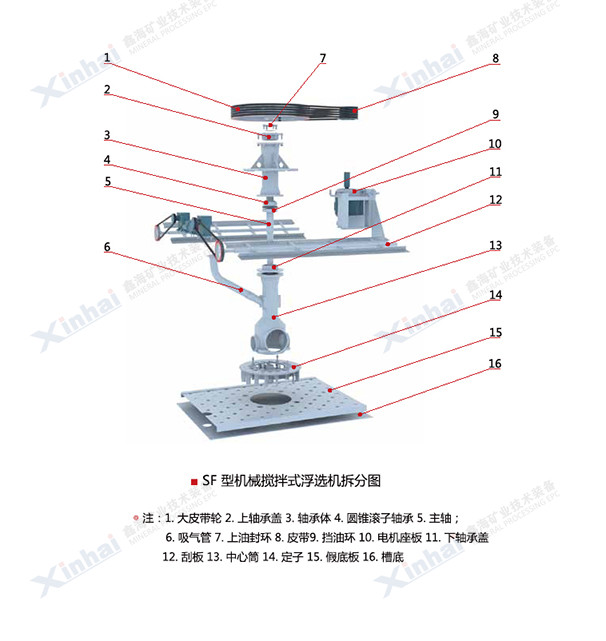

sf浮选机结构,主要由槽体、装有叶轮的主要部件、电机、刮板以及传动装置等组成,它的容积大于10m3

技术参数

型号 有效容积 (m3) 处理能力 (m3/min) 叶轮直径 (mm) 叶轮转数 (r/min) 搅拌用电机功率 (kW) 刮板用电机功率 (kW) 单槽重量 (kg)
SF-0.37 0.37 0.2~0.4 300 352~442 1.5 0.55 468
SF-0.7 0.7 0.3~1.0 350 336~384 3 1.1 629
SF-1.2 1.2 0.6~1.6 450 312 5.5 1.1 1373
SF-2 2 1.5 ~3 550 280 11 1.5 1879
SF-2.8 2.8 1.5~3.5 550 280 11 1.5 1902
SF-4 4 2.0 ~4 650 235 15 1.5 2582
SF-6 6 3~6 760 191 30 2.2 3540
SF-8 8 4.0 ~8 760 191 30 2.2 4129
SF-16 16 5.0 ~16 850 169~193 45 1.5 7415
SF-20 20 10 ~12 850 169~193 45 1.5 9828

成功案例

SF型机械搅拌式浮选机案例

云南某铜矿选矿厂在选矿过程中仅采用了重选法,选别后精矿品位较低。通过朋友介绍到鑫海矿装进行咨询,最终通过选矿试验,确定流程为重-浮选工艺。在浮选中使用了鑫海自主研发的SF型机械搅拌式浮选机,前倾式槽体的设计,减少了运作过程中的死角,使得泡沫运动速度加快,分选效率提高。经过选别后,精矿品味比预期提高了10%,该厂后续经济效益得到保障。
