clf粗颗粒浮选机
PRODUCT

CLF型粗重颗粒浮选机

【产品简介】:一款适于粗重颗粒的浮选机设备。

【处理能力】:0.5~38m3/min

【应用范围】:CLF型粗颗粒浮选机主要用于分离有色、黑色金属及化工原料,适用于粗粒级的选别又兼顾细粒级的选别。

【产品改进】:CLF粗颗粒浮选机采用新式叶轮、定子系统和全新的矿浆循环方式,提高矿化气泡的负载能力和被浮矿粒的粒度,返回到叶轮区的矿浆浓度较低、粒度细、功耗低。

联系客服 24小时服务热线: 153-1182-6627

联系客服

联系客服

优势特点

CLF型浮选机浮选矿浆密度大、入选浓度高、易沉槽,能有效提高粗重矿物的回收率。

工作原理

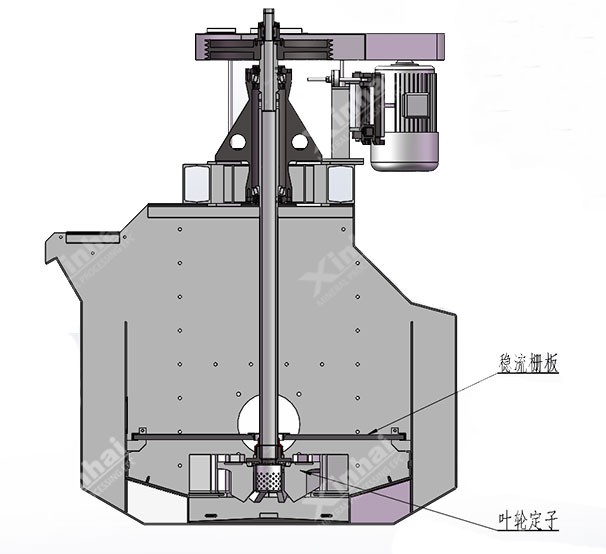

CLF型浮选机叶轮采用高比转数后倾叶片叶轮,下叶片形状设计成与矿浆通过叶轮叶片间的流线相一致,搅拌力弱,在较低的叶轮转速下保证矿浆沿着规定的通道进行内循环,上部矿浆通过循环通道向下流往假底下部,在充气区与非充气区产生的压差及叶轮抽吸力的作用下进入叶轮区,然后通过格子板,在格子板上方形成悬浮层,粗颗粒矿物可悬浮在格子板上方,格子板使粗粒矿物的矿化气泡上升距离短,使粗粒矿物处在浅槽浮选状态下,并且减少了槽内上部区矿浆的紊流,建立了一个稳定的分离区和泡沫层。

技术参数

型号CLF-2CLF-4CLF-8CLF-16CLF-30CLF-40
有效容积246163040
槽体尺寸(长×宽×高)mm1200×1600×12501600×2100×15001900×2500×19502500×3200×24003300×4000×3000φ4200×3900
生产能力m3/min0.5-21-41-64-167-308-38
吸气量m3/(m2.min)1.51.51.51.51.51.5
主轴电机型号吸入槽Y160M-6Y200L-8Y200L2-6Y280S-6Y315M-8Y315M-8
直流槽Y132M2-6Y180L-8Y200L-8Y280S-8Y315S-8
功率kw吸入槽7.51522457575
直流槽5.511153755
转速r/min吸入槽790730790730740740
直流槽790730730730740
叶轮直径mm吸入槽46062075079011101090
直流槽410580645750880
刮板电机型号Y100L-6Y100L-6Y100L-6Y100L-6Y100L-6Y100L-6
功率kw1.51.51.51.51.51.5
刮板转速r/min161616161616
设备重量(单槽)kg吸入槽15913002516892301701023690
直流槽148127024654897015950

成功案例

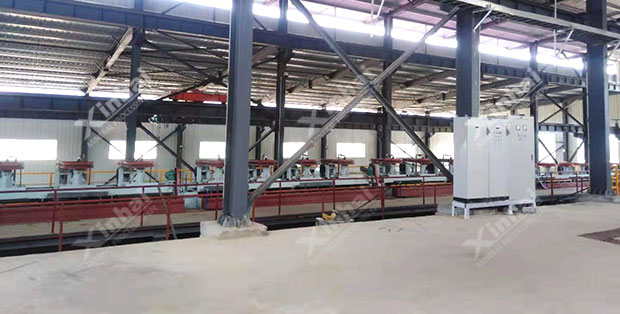

clf粗颗粒浮选机应用

鑫海矿装为某重晶石选矿厂提供的矿业全产业链服务项目,通过试验,鑫海为其定制了重选-浮选联合工艺。 其中浮选部分鑫海采用CLF型粗颗粒浮选机,该浮选机主要特点是浮选矿浆密度大、入选浓度高,能有效提高粗重矿物的回收率。
