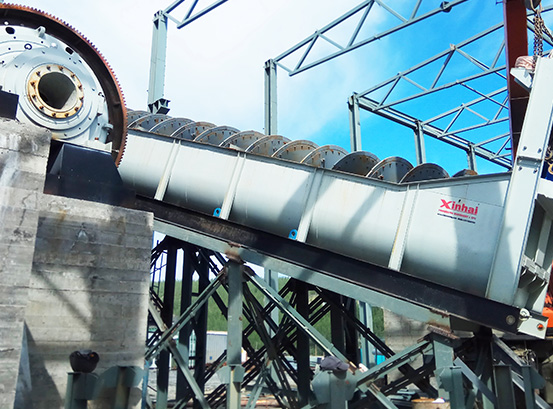

矿山分级机设备，分级机设备生产厂家

矿山分级机设备

分级机设备生产厂家

矿山分级机设备，分级机设备生产厂家

矿山分级机设备，分级机设备生产厂家

山东鑫海矿装分级机主要适用于矿山矿浆的粒度分级，处理粗细粒级别的矿浆物料。螺旋分级机设备最细可以分离到200目左右，满足100吨/天以上选矿厂生产需求，提高选厂效率。山东鑫海矿装自主研发的专利产品水力分级设备水力旋流器，分级效果明显，是本公司优势产品之一。

矿山分级机设备，分级机设备生产厂家

分级机分类

山东鑫海矿装分级机分为高堰式单螺旋分级机，高堰式双螺旋分级机，沉没式单螺旋分级机，沉没式双螺旋分级机，此外还有水利分级设备水力旋流器，分为XCⅠ型水力旋流器，XCⅡ分级、浓缩型水力旋流器，XCⅢ型水力旋流器，XCⅣ型水力旋流器。

如果您有任何的问题，请通过以下方式联系我们，我们将给您更多更好的协助！

在线留言 获取报价
微信询价

微信询价
24小时服务热线 153-1182-6627
24小时服务热线

分级机设备原理

分级机设备原理

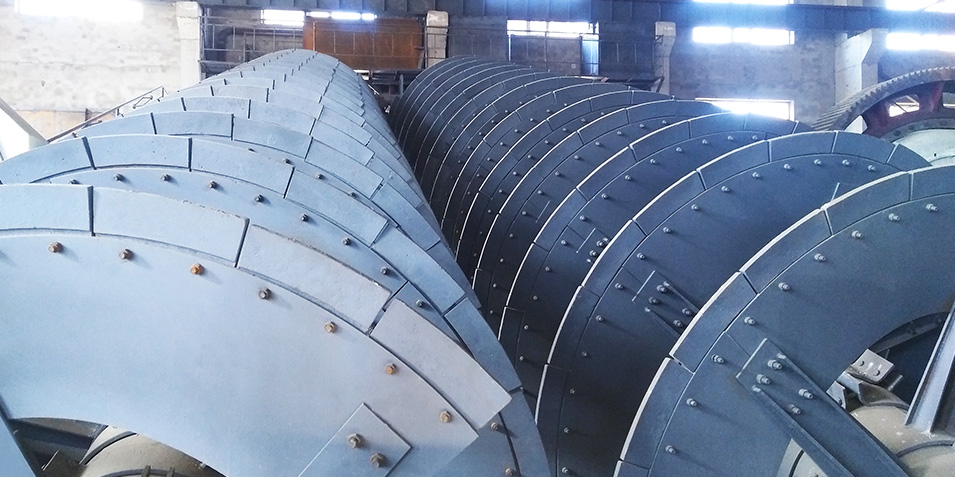

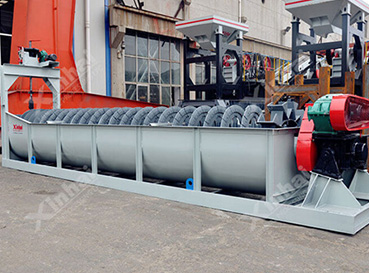

  • 螺旋分级机原理

    细磨后的矿浆从位于沉降区中部的进料口给入水槽，倾斜安装的水槽下面是矿浆分级沉降区，螺旋低速转动，对矿浆起搅拌作用，使细颗粒悬浮到上面，流到溢流堰处溢出。粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心，低于溢流端螺旋上缘。

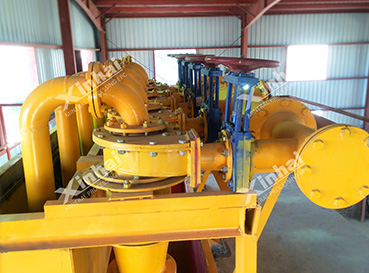

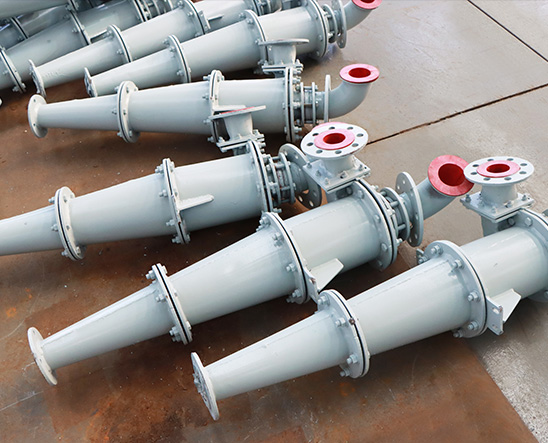

  • 水力分级设备-水力旋流器原理

    矿浆在压力作用下经给矿管沿切线方向进入壳体，在壳内做回转运动，矿浆中的粗颗粒或密度大的颗粒因受到较大的离心力而进入回转流的外围，最终由底部沉砂嘴排出成为沉砂 ；细颗粒所受离心力较小，处于回转流中心并随液流向上运动，最后由溢流管排出成为溢流。

分级机设备型号参数

螺旋分级机型号参数

类型 型号 螺旋转速（r/min） 按返砂处理能力（t/d） 按溢流处理能力（t/d） 螺旋直径（mm） 螺旋长度（mm） 水槽坡度 传动电机型号 传动电机功率（kW） 提升电机型号 提升电机功率（kW） 重量（kg）
高堰式单螺旋 FLG-300 7.7 30-80 10-30 Φ300 3900 14-18 Y100L1-4 2.2 手动 __ 668
FLG-500 8 145-260 32 Φ500 4390 Y112M-6 1600
FLG-750 7.8 256-654 65 Φ750 5500 Y132S-6 3 2716
FLG-1000 6.7 473-1026 85 Φ1000 6556 Y132M2-6 5.5 4000
FLG-1200 5，6，7 1145-1600 150 Φ1200 6500 Y132M2-6 5.5 Y190L-4 1.5 7943
FLG-1500 2.5，4，6 1140-2740 235 Φ1500 8265 Y160M-6 7.5 Y100L1-4 2.2 11827
FLG-2000 3.6，5.5 3890-5940 400 Φ2000 8700 Y160L-6/4 11，15 Y100L2-4 3 20184
FLG-2400 3.6 6800 580 Φ2400 9130 Y200L2-6 22 Y112M-4 4 24194
FLG-3000 3.2 116525 890 Φ3000 12500 Y200L-4 30 Y112M-4 4 42188
高堰式双螺旋 2FLG-1200 5，6，7 2340-3200 310 Φ1200 6500 Y132M2-6 5.5×2 Y90L1-4 1.5×2 15840
2FLG-1500 2.5，4，6 2280-5480 470 Φ1500 8230 Y160M-6 7.5×2 Y100L1-4 2.2×2 22903
2FLG-2000 3.6，5.5 7780-11880 800 Φ2000 8400 Y160L-4 15×2 Y100L2-4 3.0×2 34621
2FLG-2400 3.63 13600 1160 Φ2400 9130 Y200L2-6 22×2 Y112M-4 4×2 42460
2FLG-13000 3.2 23300 1785 Φ3000 12500 Y200L-4 30×2 Y112M-4 4.0×2 73030
沉没式单螺旋 FLG-1000 2.5-7.4 160-700 50-260 Φ1000 8397 Y132M2-6 5.5 手动 — 5225
FLG-1200 5-7 1150-1640 120 Φ1200 8400 Y160M-6 7.5 Y90L1-4 1.5 9583
FLG-1500 2.5-6 1140-2740 185 Φ1500 10500 Y100L1-4 2.2 14226
FLG-2000 3.6-5.5 3240-5940 320 Φ2000 13000 Y160L-4 15 Y100L2-4 3 27753
FLG-2400 3.6 6800 455 Φ2400 14130 Y200L1-6 18.5 Y112M-4 4 32467
FLG-3000 3.2 11650 705 Φ3000 14300 Y200L-4 30 Y112M-4 4 43500
沉没式双螺旋 2FLC-1200 3.8-6 1770-2800 240 Φ1200 8040 Y160M-6 7.5×2 Y100L1-4 2.2×2 19610
2FLC-1500 2.5-6 2280-5480 370 Φ1500 10500 27450
2FLC-2000 3.6,5.5 7780-11880 640 Φ2000 12900 Y200L2-6, Y200L-4 22，30 Y100L2-4 3.0×2 50621
2FLC-2400 3.67 13700 910 Φ2400 14130 Y25S-4 37 Y112M-4 4.0×2 65283
2FLC-3000 3.2 23300 1410 Φ3000 14300 Y22M-4 15 Y112M-4 4.0×2 84900

如果您有任何的问题，请通过以下方式联系我们，我们将给您更多更好的协助！

在线留言 获取报价
微信询价

微信询价
24小时服务热线 153-1182-6627
24小时服务热线

水力旋流器型号参数

XC Ⅰ型水力旋流器型号参数

型号 规格 处理能力（m2/h） 分级力度（μm） 溢流口直径（mm） 沉沙口直径（mm） 入口压力（MPa）
XC Ⅰ 150 150 10-23 25-74 30-50 8-22 0.06-0.15
XC Ⅰ 200 200 17-38 28-80 40-65 16-32
XC Ⅰ 250 250 24-53 30-82 65-100 16-40
XC Ⅰ 300 300 40-100 36-90 65-120 20-40
XC Ⅰ 350 350 56-118 40-100 80-120 30-70
XC Ⅰ 400 400 74-157 42-105 90-135 30-70
XC Ⅰ 450 450 90-192 44-110 100-150 30-70
XC Ⅰ 500 500 128-300 50-115 130-220 35-100
XC Ⅰ 550 550 155-368 52-120 140-240 35-100
XC Ⅰ 600 600 200-468 57-125 160-260 65-110
XC Ⅰ 660 660 237-524 60-130 180-280 80-150

XC Ⅱ分级型水力旋流器型号参数

型号 规格 处理能力（m2/h） 分级力度（μm） 溢流口直径（mm） 沉沙口直径（mm） 入口压力（MPa）
XC Ⅱ F 150 150 10-23 25-74 30-50 8-22 0.06-0.15
XC Ⅱ F 200 200 17-38 28-80 40-65 16-32
XC Ⅱ F 250 250 24-53 30-82 65-100 16-40
XC Ⅱ F 300 300 40-100 36-90 65-120 20-40
XC Ⅱ F 350 350 56-118 40-100 80-120 30-70
XC Ⅱ F 375 375 74-157 42-105 90-135 30-70
XC Ⅱ F 450 450 90-192 44-110 100-150 30-70
XC Ⅱ F 500 500 128-300 50-115 130-220 35-100
XC Ⅱ F 550 550 155-368 52-120 140-240 35-100
XC Ⅱ F 600 600 200-468 57-125 160-260 65-110
XC Ⅱ F 660 660 237-524 60-130 180-280 80-150

如果您有任何的问题，请通过以下方式联系我们，我们将给您更多更好的协助！

在线留言 获取报价
微信询价

微信询价
24小时服务热线 153-1182-6627
24小时服务热线

XC Ⅱ浓缩型水力旋流器型号参数

型号 规格 处理能力（m2/h） 分级力度（μm） 溢流口直径（mm） 沉沙口直径（mm） 入口压力（MPa）
XC Ⅱ F 150 150 10-23 25-74 30-50 8-22 0.06-0.15
XC Ⅱ F 200 200 17-38 28-80 40-65 16-32
XC Ⅱ F 250 250 24-53 30-82 65-100 16-40
XC Ⅱ F 300 300 40-100 36-90 65-120 20-40
XC Ⅱ F 350 350 56-118 40-100 80-120 30-70
XC Ⅱ F 375 375 74-157 42-105 90-135 30-70
XC Ⅱ F 450 450 90-192 44-110 100-150 30-70
XC Ⅱ F 500 500 128-300 50-115 130-220 35-100
XC Ⅱ F 550 550 155-368 52-120 140-240 35-100
XC Ⅱ F 600 600 200-468 57-125 160-260 65-110
XC Ⅱ F 660 660 237-524 60-130 180-280 80-150

XC Ⅲ型水力旋流器型号参数

型号 规格 处理能力（m2/h） 分级力度（μm） 溢流口直径（mm） 沉沙口直径（mm） 入口压力（MPa）
XC Ⅲ 50 50 2-3.5 10-74 11-18 4-12 0.1-0.3
XC Ⅲ 75 75 3.7-6.6 20-74 15-20 6-12 0.08-0.25
XC Ⅲ 100 100 5.8-9 35-75 30-40 8-18 0.06-0.15
XC Ⅲ 125 125 12.6-19 35-75 38-60 8-20
XC Ⅲ 150 150 15-24 35-75 38-60 8-22
XC Ⅲ 225 225 27.7-43 40-100 57-85 16-38
XC Ⅲ 250 250 32-53 40-100 65-90 16-40
XC Ⅲ 300 300 45-70 45-110 65-120 25-40
XC Ⅲ 380 380 76-120 50-110 94-152 30-72
XC Ⅲ 455 455 128-203 60-120 114-178 50-140
XC Ⅲ 500 500 136-215 60-120 144-180 50-140
XC Ⅲ 600 600 206-325 65-140 178-254 82-140

XC Ⅳ型水力旋流器型号参数

型号 规格 处理能力（m2/h） 分级力度（μm） 溢流口直径（mm） 沉沙口直径（mm） 入口压力（MPa）
XC Ⅳ 75 75 5-15 25-50 10-32 5-15 0.04-0.3
XC Ⅳ 150 150 15-70 30-60 20-50 15-32
XC Ⅳ 230 230 20-150 35-80 58-90 20-58
XC Ⅳ 300 300 40-250 40-90 76-120 30-72 0.04-0.25

如果您有任何的问题，请通过以下方式联系我们，我们将给您更多更好的协助！

在线留言 获取报价
微信询价

微信询价
24小时服务热线 153-1182-6627
24小时服务热线

分级机设备优势

分级机设备优势

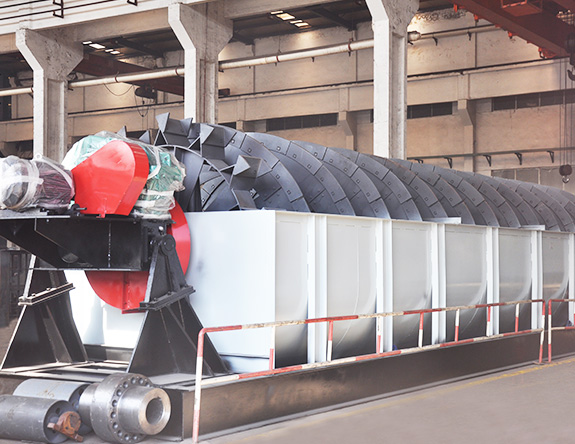

高堰式螺旋分级机优势特点

  • 返砂端增加了一个返砂自动提升装置，球磨机取消大勺头的配置 ；
  • 每吨矿石一般可节电 1-1.5 度 ；
  • 避免了球磨机大勺头的频繁检修 ；
  • 减缓了球磨机对大、小齿轮的不均衡冲击。

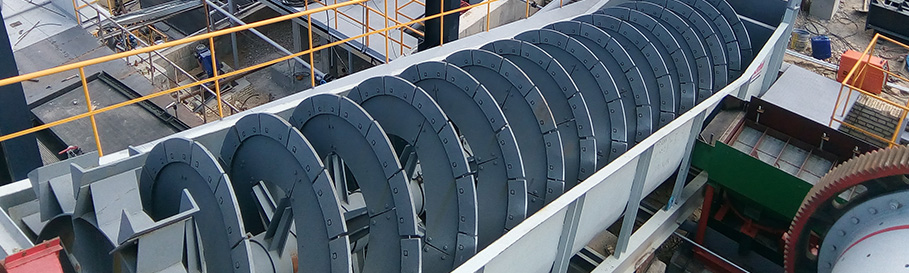

沉没式螺旋分级机优势特点

  • 溢流端的整个螺旋均沉没在沉降区的液面以下，沉降区具有较大的面积和深度 ；
  • 返砂端增加了一个返砂自动提升装置，球磨机取消大勺头的配置；
  • 每吨矿石一般可节电 1-1.5 度 ；
  • 避免了球磨机大勺头的频繁检修 ；
  • 减缓了球磨机对大、小齿轮的不均衡冲击。
分级机设备优势

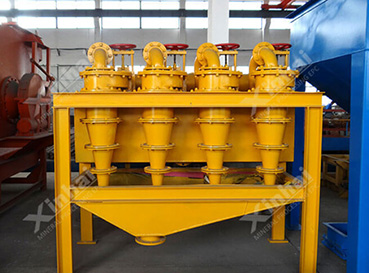

XCⅠ型水力旋流器优势特点

  • 采用了三维蜗形进料结构，实现了圆周和轴向给料，消除了物料进入旋流器后，在溢流管附近产生的紊流干扰，加速了粗物料向底流口方向的旋流，避免给料急促的回转，更有利于提高分级效率 ；
  • 方形管状给料形式，使物料更加接近旋流器内壁，给矿的阻力最小，使物料的发散力最大，对进料箱的磨损最轻 ；
  • 独一无二的给矿口楔形调整装置，可在线快速调整旋流器入口的尺寸，提高了旋流器的分级效果 ；
  • 楔形调整阀片，使入口管部分增加了可更换的部件，而不需更换旋流器的整个衬套 ；
  • 高耐磨橡胶内衬卓越的耐磨性能，能大大地降低使用成本，同时为您的旋流器更长时间保持内部流道形状和尺寸，从而保持稳定的分级效率 ；
  • 可提供模压高耐磨橡胶衬套和冷粘高耐磨橡胶衬套，使用寿命长 ；
  • 专用的旋流器选型软件，能够快速准确地进行选型。
分级机设备优势

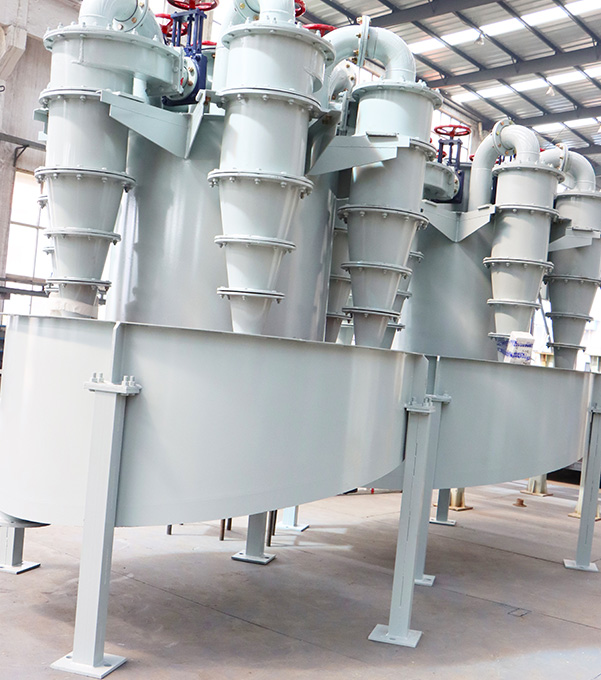

XC II 分级型水力旋流器优势特点

  • 内衬耐磨橡胶模压件 ；
  • 给料口采用渐开线进料方式，降低了物料进入旋流器时，由于突然发散而产生的紊流程度，使流体在旋流器内的运动趋于平稳，提高了旋流器的分离性能 ；
  • 旋流器的柱锥段长度比例及溢流管插入深度合理，分级效率更高 ；
  • 特别适合于分级作业，中大型矿山完全代替螺旋分级机，可提高 10%-15% 的球磨机处理量。

XC Ⅲ 型水力旋流器优势特点

  • 通过调整虹吸装置来引起鱼尾装置的变化，从而调整底流浓度的大小 ；
  • 当给矿量、给矿浓度、给矿压力等在一定范围内波动的情况下，鱼尾装置也会相应变化，从而底流浓度可保持恒定 ；
  • 溢流不易跑粗。

XC Ⅳ 型水力旋流器优势特点

  • 特别配备的紧缩套筒，可精确地调整沉砂嘴的阻力，从而较精确地调整旋流器的分级指标 ；
  • 结构设计合理，分级指标较高，指标波动较小 ；
  • 特别适用于细粒物料的分级和脱水。

分级机设备报价

分级机设备价格会根据处理物料、处理量、产量等要求报价有差异，需要根据矿山具体情况分析，不同型号和配置略有差异，您可以在线咨询或者致电客服获取价格信息。

如果您有任何的问题，请通过以下方式联系我们，我们将给您更多更好的协助！

在线留言 获取报价
微信询价

微信询价
24小时服务热线 153-1182-6627
24小时服务热线

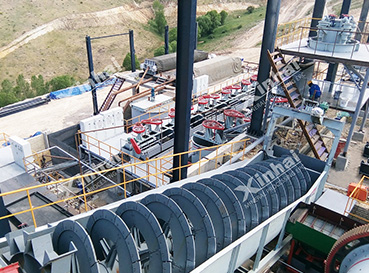

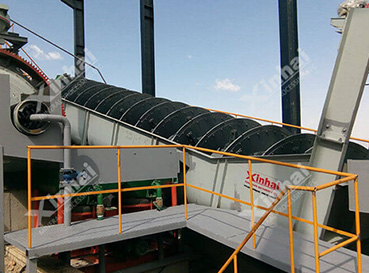

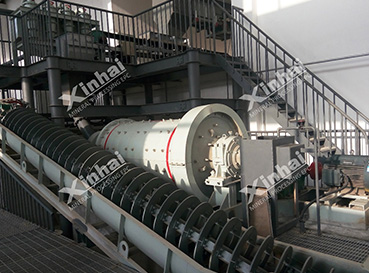

分级项目案例

山东鑫海矿装优势

鑫海已通过国家级高新技术企业认证、ISO 9001 ：2015 国际质量管理体系认证、ISO 14001 ：2015 环境管理体系认证、ISO 45001 ：2018 职业健康安全管理体系认证、欧盟 CE 认证，拥有矿山工程施工总承包一级资质、工程设计乙级资质、对外承包工程资格、中国合格评定国家认可委员会实验室认可证书（CNAS）、中国产学研合作创新示范企业、山东优质品牌产品等相关资质和证书。30年选矿经验，服务2000+矿山，500+矿业全产业链项目，设备出口100+个国家，可以处理70+余种矿石。
