湿式溢流型球磨机
PRODUCT

湿式溢流型球磨机

【产品简介】:一款结构简单、靠矿浆自流排矿的球磨机

【处理能力】:0.17~170t/h

【应用范围】:该种湿式溢流型球磨机常用于磨矿细度较细的矿石。

【产品改进】:湿式溢流型球磨机增加了慢速传动系统,当球磨机启动时,低速的慢速传动先运转,高速的主电机传动系统后运转,既节省了能耗,也减少对球磨机设备和电网系统的冲击。

联系客服 24小时服务热线: 153-1182-6627

联系客服

联系客服

优势特点

顶起装置,便于检修;

静动压轴承,运转平稳可靠;

慢速传动,便于检修和启动;

油雾润滑装置,保证大小齿轮润滑可靠;

气体离合器柔性启动。

工作原理

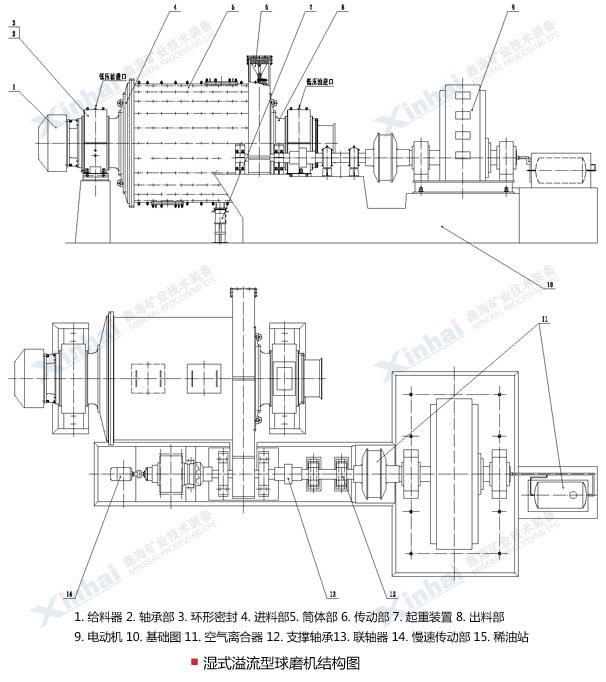

湿式溢流型球磨机主要部件是一个直径较小而长度较大的筒体,由滚动轴承支承,通过传动机械使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。由于不断给入物料,其压力促使筒内物料由给料端向排料端移动,矿浆高出排矿端中空轴的下边缘而自流溢出。中空轴带有反螺旋叶片,可将溢流的钢球及粗矿块返回磨机内。

技术参数

型号 筒体直径
(mm)
筒体长度
(mm)
电机型号 电机功率
(kW)

(mm)

(mm)

(mm)
有效容积
(m3)
最大装球量 (t) 重量
(kg)
MQY 0918 900 1800 Y225M-8 22 5080 2300 2015 0.9 1.66 6078
MQY 1212 1200 1200 Y225S-8 18.5 5788 2994 2540 1.14 2.4 11473
MQY 1224 1200 2400 YR280S-8 55 6112 2794 2540 2.28 3.8 12308
MQY 1515 1500 1500 JR115-8 60 5766 2945 2600 2.2 6.4 15424
MQY 1530 1500 3000 JR125-8 95 7979 2945 2600 5 10 18690
MQY 2122 2100 2200 JR128-8 155 8070 4840 3795 6.6 14 47800
MQY 2130 2100 3000 JR137-8 210 8870 4840 3795 9 20 47220
MQY 2136 2100 3600 JR137-8 210 9300 4840 3795 10.8 22 52010
MQY 2145 2100 4500 JR148-6 310 11029 4738.6 3300 13.5 23.8 58305
MQY 2430 2400 3000 JR1410-8 280 9710 4778 4120 12.1 23 65880
MQY 2721 2700 2100 JR1410-8 280 9400 5600 4700 10.7 24 63900
MQY 2736 2700 3600 TDMK400-32 400 13049 5800 4680 17.8 32 96570
MQY 2740 2700 4000 TDMK400-32 400 11850 5667 4496 20.4 40 78800
MQY 3231 3200 3100 TDMK630-36 630 12750 6760 5150 21.4 45 107660
MQY 3245 3200 4500 TDMK630-36 630 14356 7200 5152.5 32.8 65 130283
MQY 3254 3200 5400 TM1000-36/2600 1000 15800 6760 5200 37.2 73 121000
MQY 3645 3600 4500 TM1000-36/2600 1000 15000 7200 6326 41.8 76 135000
MQY 3650 3600 5000 TM1250-40/3250 1250 17157 7755 6326 46.4 86 145000
MQY 3660 3600 6000 TM1250-40/3250 1250 19000 7755 6326 55.7 102 154000
MQY 3690 3600 9000 TDMK1800-30 1800 28000 4600 5600 83 163 212000
MQY 3867 3800 6700 TDMK1600-30 1600 19000 8200 7100 70 130 186000
MQY 4067 4000 6700 TDMK1800-30 1800 15600 9600 7300 78 138 207000
MQY 4561 4500 6100 TDMK2200-30 2200 18200 10500 7600 93 151 238000

成功案例

湿式溢流型球磨机案例

钨精矿原生产过程中,为追求较大处理量,二段磨矿流程采用的是格子型球磨机,最后发现产量不达标,且设备耗损严重,因此采用了鑫海的湿式溢流型球磨机。溢流型球磨机,不需要强制排矿,矿浆自动溢流,降低了设备耗损和能耗,出料粒度小,磨矿粒度合格率大幅提升,同时成本得到控制。
