螺旋溜槽
PRODUCT

BLL玻璃钢螺旋溜槽

【产品简介】:一款利用矿浆在螺旋回转运动中产生的惯性离心力实现轻重矿物分选的重选设备

【处理能力】:0.15~16t/h

【应用范围】:选矿螺旋溜槽主要用于选别粒度0.3-0.02 mm细粒的铁、锡、钨、钽、铌、 金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的其它金属、非金属矿物。

【产品改进】:选矿溜槽有玻璃钢溜槽、耐磨橡胶内衬、聚氨酯橡胶内衬三种溜槽,供用户自主选择。

联系客服 24小时服务热线: 153-1182-6627

联系客服

联系客服

优势特点

鑫海螺旋溜槽高效率,高回收率,分矿准确;

重量轻,防锈,耐磨,耐腐蚀;

占用空间小,耗水少,结构简单,不需要动力;

低操作成本,使用寿命长;

对给矿量,浓度,粒度,品位的波动适应性强;

螺旋溜槽价格低廉,安装简单,操作方便,投资小,收益快;

金刚砂表面形成的摩擦力使选矿效果优于其他塑料表面。

工作原理

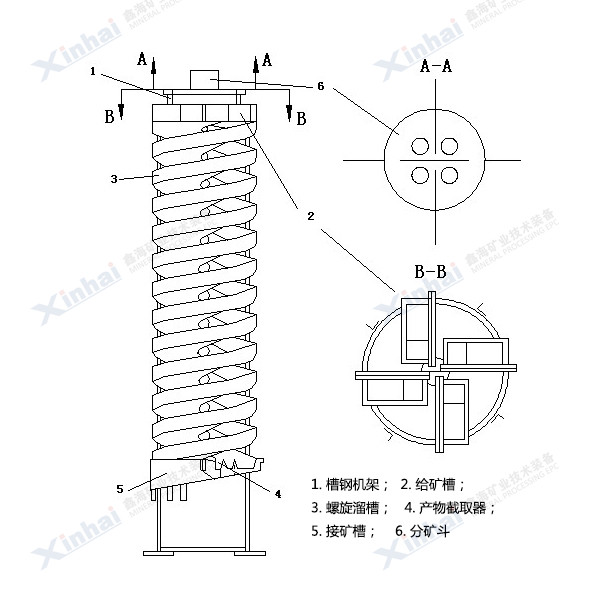

均匀的矿浆通过装在螺旋槽首端的给矿槽缓慢地给到螺旋槽面上,进行分选。螺旋槽的尾端装有阀块式产品截取槽,将分选的产品沿径向按品位分成三种。用调节阀块的位置来改变各产品的截取宽度,产品集聚斗将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面,曲线的斜率变化特别适用于细微粒物料的选别。

技术参数

具体如何选用合适的螺旋溜槽请联系我们,我们的专家会给您建议。

型号 BLL-2000 BLL-1500 BLL-1200 BLL-900 BLL-600 BLL-400
螺旋外径(mm) 2000 1500 1200 900 600 400
螺距(mm) 1200 900, 675 900, 720, 540 675, 540, 405 450, 360, 270 240, 180
距径比(螺距/直径) 0.6 0.48, 0.36 0.75, 0.6, 0.45 0.75, 0.6, 0.45 0.75, 0.6, 0.45 0.6, 0.45
横向倾角(° )
安装螺旋头数 3 4 4 4 2 2
给矿粒度(mm) 2.00~0.04 0.8~0.037 0.3~0.03 0.3~0.03 0.2~0.02 0.2~0.02
给矿浓度(%) 30~55 30 ~55 25 ~55 25 ~55 25 ~55 25 ~55
生产能力(t/h) 7~10 6~8 4~6 2~3 0.8~1.2 0.15~0.2

外形尺寸

长(mm)

2120 1600 1360 1060 700 460

宽(mm)

2120 1600 1360 1060 700 460

高(mm)

5600 5300 5230 4000 2600 1500
重量(kg) 900 850/800 700/650/600 450/400/350 120/100/80 50

成功案例

螺旋溜槽案例

山东海滨某选矿厂矿石除少量颗粒较大外,主要分布在-0.15mm粒级,矿山占地面积较小,但处理量大。鑫海螺旋溜槽生产厂家根据客户厂房选址和处理量,为增加螺旋溜槽的使用期限,特意给螺旋溜槽内部添加了耐磨橡胶以增加机器的耐磨性,同时又可耐酸、耐腐蚀。客户实际使用机械过程中矿物分层明显,机器使用寿命较普通溜槽延长半年。
