产品中心
筒型过滤机
PRODUCT

筒型过滤机

【产品简介】:一款传统的外滤式真空过滤设备

【处理能力】:3~50 ㎡

【应用范围】:该款筒型过滤机主要用于过滤粒度细、要求产品含水分低的有色金属和非金属精矿,以及浮选精矿的脱水,也可用于不易沉淀悬浮液的固-液分离,广泛用于选矿、冶金、化工、造纸等部门。

【产品改进】:鑫海筒型过滤机的筒体转速无级可调。

联系客服 24小时服务热线: 153-1182-6627

联系客服

联系客服

优势特点

筒型过滤机,是普通型过滤机,通过调整电机转数实现无级变速;

鑫海筒型过滤机价格低廉、结构简单、使用方便、使用方便、维护量小、易损件少等优点。

工作原理

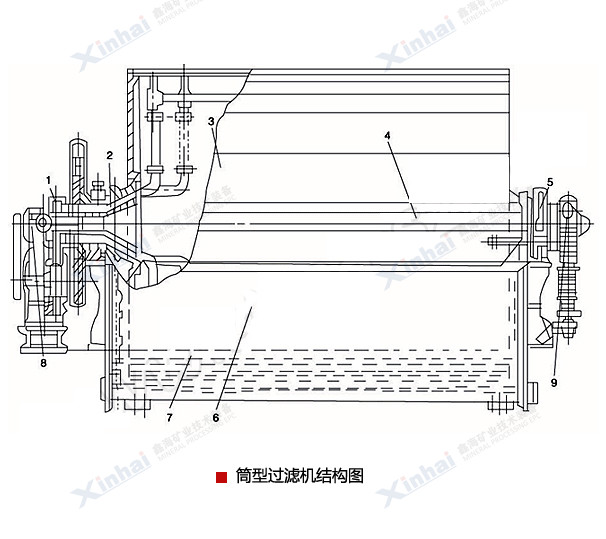

筒型过滤机的筒体是过滤机的主体,大型过滤机的筒体用钢板焊接制成,小规格的采用铸造筒体,一些老式的过滤机筒体用厚木板做成。筒体的外表面用隔条沿圆周方向分成一定数量的轴向贯通的过滤室,室与室之间严格地密封,互不通气。过滤室里铺设过滤板,一方面形成通道以便流通滤液;另一方面起着支撑过滤布的作用。

整个筒体外面裹着滤布,为了保证每室之间的密封,滤布用胶条、麻绳或棕绳嵌在隔条的绳槽内。然后再用绕线机构在筒体外面沿轴向以50-80mm的间距缠绕很多道钢丝,把滤布固定在筒体上。

在筒体的一端有过滤机配件——“喉管”,它有与过滤室数量相同的孔道,每个孔道都经过管子分别和对应的一个过滤室接通。传动机构驱动筒体回转,并且可以变换几种速度。

技术参数

型号过滤面积(m2)筒体规格(mm)筒体转速(r.p.m)真空计示压力 KPa抽气量(m3/min.m2)处理能力(t/h)电机型号电机筒体功率(kw)电机搅拌器型号电机搅拌器功率(kw)重量(kg)
GW-33φ1068×9100.156-1.5660-800.5-20.8-1.5YCT132-4B1.5XWD0.75-4-590.752635
GW-55φ1600×10600.156-1.5660-800.5-21.6-2.4YCT132-4B1.5XWD0.75-4-590.753760
GW-88φ2000×14000.1-0.660-800.5-22.8-3.6YCT160L-4A2.2Y112M-62.25455
GW-1010φ2000×18000.1-0.660-800.5-23.0-4.0YCT160L-4A2.2Y112M-62.26017
GW-1212φ2000×20000.1-0.660-800.5-23-5Y112M-62.2Y100L-61.56365
GW-2020φ2500×26500.14-0.5460-800.5-23-8.0YCT160-4B3XWD3-4-17310600
GW-3030φ3350×30000.1-0.660-800.5-24.5-12YD160M-82.2XWD3-4-172.217200
GW4040φ3350×40000.1-0.660-800.5-26.0-16YD160M-63.7XWD4-4-173.719500
GW-5050φ3350×50000.1-0.660-800.5-27.5-20YD160M-45XWD5.5-7-595.521500

备注:鼓风指示压力为10-30(Kpa),鼓风量为0.2-0.4(m3/min.m2)


成功案例

筒型过滤机案例

越南某选矿厂地里位置偏僻,资金有限,而且工人技术不是特别成熟,厂房面积较小,选择了鑫海筒型过滤机。为此鑫海特意为该机器增加无极变速装置以方便工人使用,安装调试全程服务,赢得了客户高度赞扬。
