【产品简介】:周边转动式浓缩机分为周边辊轮传动和周边齿条传动两种形式。
【处理能力】:88~3400t/d
【应用范围】:主要用于选矿过程中湿选、精选的脱水处理,作为第一阶段的浓缩脱水使用。一般设置于精选与过滤设备之间,有时也用做精选前的脱水,同时也可在化工业用来进行脱水作业。
【产品改进】:选用单排交叉柱式回转支撑或单排四点接触球形回转支撑,集电装置绝缘良好,外露回转零件具有轻便的防护罩。
周边辊轮传动式浓密机
型号 | 浓缩池直径 (mm) | 浓缩池中心深度 (mm) | 处理能力(t/d) | 沉淀面积(m2) | 电机型号 | 电机功率(kw) | 重量(kg) |
---|---|---|---|---|---|---|---|
NG-15 | 15000 | 3612 | 88~390 | 177 | Y132M2-6 | 5.5 | 11702 |
NG-18 | 18000 | 3500 | 127~560 | 255 | Y132M2-6 | 5.5 | 9718 |
NG-24 | 24000 | 3400 | 226~1000 | 452 | Y160M-6 | 7.5 | 24000 |
NG-30 | 30000 | 3940 | 353~1570 | 707 | Y160M-6 | 7.5 | 31000 |
NG-45 | 45000 | 5060 | 790~2400 | 1590 | Y160L-6 | 11 | 50640 |
NG-53 | 53000 | 5070 | 1000~3400 | 2202 | Y160L-6 | 11 | 60910 |

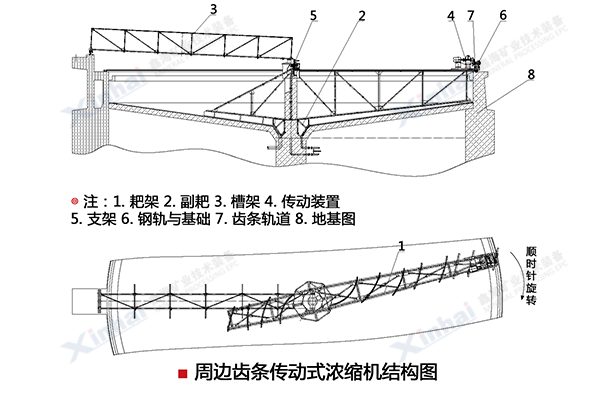

周边齿条传动式浓密机
型号 | 浓缩池直径(mm) | 浓缩池中心深度(mm) | 处理能力(t/d) | 沉淀面积(m2) | 电机型号 | 电机功率(kw) | 重量(kg) |
---|---|---|---|---|---|---|---|
NT-15 | 15000 | 3500 | 88~390 | 177 | Y132M2-6 | 5.5 | 11702 |
NT-18 | 18000 | 3700 | 127~560 | 255 | Y132M2-6 | 5.5 | 12120 |
NT-24 | 24000 | 3400 | 226~1000 | 452 | Y160M-6 | 7.5 | 28270 |
NT-30 | 30000 | 3940 | 353~1570 | 707 | Y160M-6 | 7.5 | 31000 |
NT-45 | 45000 | 5025 | 790~2400 | 1590 | Y160L-6 | 11 | 58640 |
NT-53 | 53000 | 5070 | 1000~3400 | 1964 | Y160L-6 | 11 | 69410 |
某选矿厂中,由于之前采用的中心传动浓缩机,生产能力没有达到要求,经过讨论后,改用鑫海周边辊轮传动式浓缩机。周边辊轮浓缩机单边耙架处理能力高,效率高,耗材较低,且耗电量低。既适用于精矿的浓缩又适用于尾矿的脱水,更符合生产能力的要求。
