电子皮带秤

【产品简介】:一款结构简单、技术先进用于计量皮带输送量的称量设备。

【处理能力】:≤1200 t/h

【应用范围】:电子皮带秤显示部分采用高档大尺寸触摸屏取代传统的数码管和液晶模块,人机界面友好,显示内容丰富,可全面替代传统的称重计算仪表。

【产品改进】:鑫海电子皮带秤的控制核心采用德国西门子PLC,称重传感器采用瑞士高性能传感器,秤架采用直接承重式结构,稳定性和可靠性得到了极大的保证和提升。

联系客服 24小时服务热线: 153-1182-6627

联系客服

联系客服

优势特点

电子皮带秤测量范围宽,系统根据管理者预先设定的流量可以自动控制皮带机的给料量;

皮带秤具有模块化设计,可提供重载荷称量,是高精度单托辊的皮带秤,可用于进行生产过程控制和物料装载控制;

电子皮带秤价格低廉,高效节能,经久耐磨;

系统预留标准通讯接口,方便生产管理和调度。

工作原理

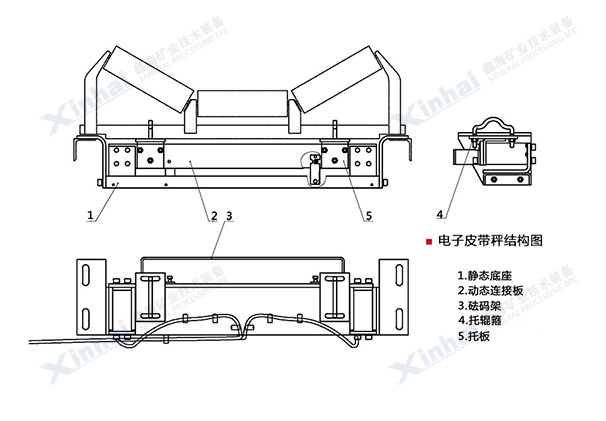

电子皮带秤称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。在皮带秤上有一个称重传感器装在称重桥架上,工作时,将检测到皮带上的物料重量送入称重仪表,同时由测速传感器皮带输送机的速度信号也送入称重仪表,仪表将速度信号与称重信号进行积分处理,得到瞬时流量及累计量。

技术参数

型号 适用皮带机 负载(kg) 安装倾角 带速(m/s) 秤体重量(kg)
PDC500 TD500 0 -300 ≤±20° ≤3 40.5
PDC650 TD650 0 -300 ≤±20° ≤3 43.6
PDC800 TD800 0 -300 ≤±20° ≤3 47.8
PDC1000 TD1000 0 -300 ≤±20° ≤3 53.5
PDC1200 TD1200 0 -300 ≤±20° ≤3 59.6
精度 优于± 0.5% (20%~100%量程范围)
皮带宽度(mm) 500、 650、 800、 1000、 2000
皮带速度(m/s) 0-3
容量(t/h) 最大1200
单个称重传感器额定称量(kg) 150
安装角度(° ) ≤±20°

成功案例

电子皮带秤案例

印度尼西亚一金矿选厂对输送物料计量精度要求达到±0.1%,想要从中国挑选一部质量达标的设备。通过网络摘到鑫海电子皮带秤厂家,经双方沟通,从鑫海购入一台进行试用。由于采用的是高精确度的三重梁平行四边形不锈钢称重传感器,其重复性是0.01%,非线性和滞后均为0.02%。实际应用中,计量效果精准,客户对此十分满意并从鑫海了其他相应的选矿设备。
